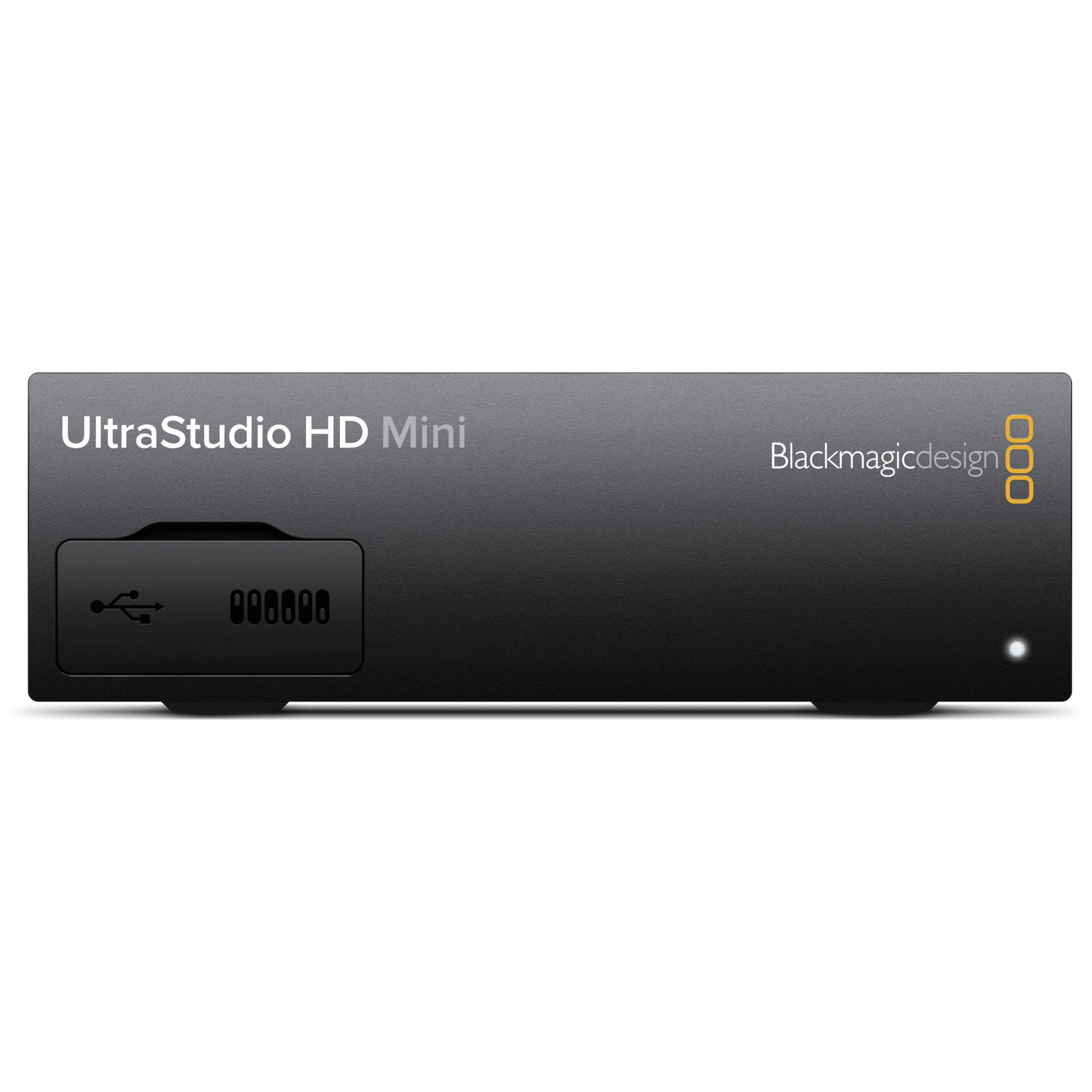

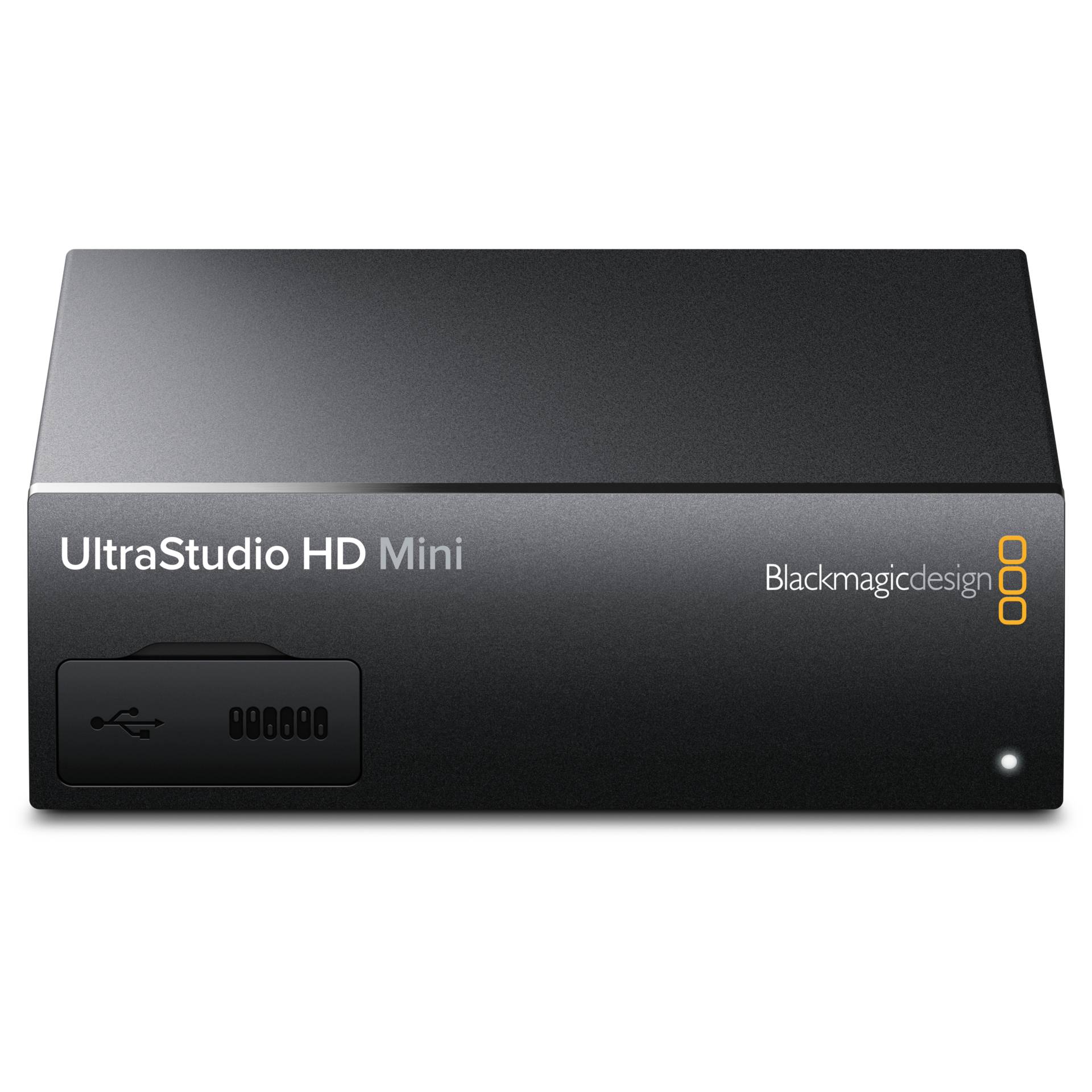

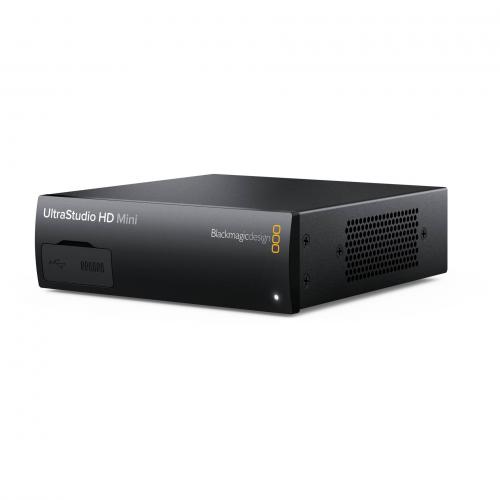

UltraStudio HD Mini ist eine tragbare Aufzeichnungs- und Wiedergabelösung mit Thunderbolt 3. Sie ist kompakt genug, um sie überall hin mitzunehmen und so leistungsstark, dass sie sich auch für High-End-Projekte eignet. Sie können in allen Formaten bis 1080p/60 aufzeichnen und wiedergeben, und zwar in vollem 10-Bit-YUV, oder bis 1080p/30 und 2K DCI in 12-Bit-RGB. Mit an Bord sind außerdem ein HDMI-Ausgang für das Monitoring auf einem Großbildfernseher, duale SDI-Ausgänge für Wiedergaben mit Füll- und Key-Signalen sowie Analogaudio- und Videoeingänge zur Digitalisierung und Archivierung von Material älterer analoger MAZen. Zum Sichten von Vorschauvideo, Tonpegeln, Timecode und Formatinformationen lässt sich zudem ein optionales Smart Panel mit LCD anbringen!
Anschlüsse:
- SDI-Video eingänge: 1 x 3 Gbit/s SD/HD, umschaltbar
- SDI-Video ausgänge: 2 x 3Gbit/s SD/HD umschaltbar, unterstützt Single und Dual Link 4:2:2/4:4:4
- SDI-Raten: 270 Mbit; 1,5 G; 3G
- Glasfaser-SDI: Keine
- HDMI-Videoeingänge: Keine
- HDMI-Videoausgänge: 1 HDMI 1.4b Typ A Buchse
- Analoge Videoeingänge: Y, B-Y, R-Y und NTSC/PAL
- Analoge Videoausgänge: Keine
- Analogaudio-Eingänge: 2 x 1/4"-Klinkenanschlüsse für symmetrisches und unsymmetrisches Analogaudio
- Analogaudio-Ausgänge: Nicht vorhanden, nur eingebettetes Audio
- SDI-Audioeingänge: 16 Kanäle eingebettet in SD und HD
- SDI-Audioausgänge: 16 Kanäle eingebettet in SD und HD
- HDMI-Audioausgänge: 2 Kanäle eingebettet in SD und HD
- Referenzeingang: Tri-Sync oder Black Burst
- Gerätesteuerung: Sony™ kompatible RS-422-Schnittstellen für die MAZ-Steuerung. Serielle Ports TxRx, Richtung umkehrbar über Softwaresteuerung
Codecs
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHD, DNxHR, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, unkomprimiertes 8 Bit 4:2:2, unkomprimiertes 10 Bit 4:2:2
Software:
Inbegriffene Software:
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility und Blackmagic Treiber für Mac OS X und Windows. Media Express, Blackmagic Desktop Video Utility und Blackmagic Treiber unter Linux
Produktsoftware-Upgrade:
In die Softwaretreiber integrierte Firmware. Aktualisierungen der Software-Treiber erfolgen beim Systemstart oder über Updater-Software
Software-Anwendungen:
- DaVinci Resolve
- Fusion
- Final Cut Pro X
- Premiere Pro CC
- Avid Media Composer
- After Effects CC
- Avid Pro Tools
- Steinberg Cubase
- Steinberg Nuendo
- Autodesk Smoke
- Photoshop CC
Weitere unterstützte Anwendungen: Nuke, Steinberg Nuendo, Tools On Air just:in & live:cut & just:play & just:live, Softron OnTheAir, MovieRecorder and OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Producer, Resolume Avenue 5, Magix Vegas Pro, VideoStudio Pro X9.5, CyberLink Power Director, MAGIX Video Pro X, VidBlaster X, Studio and Broadcast, Uniplay One and CG, CasparCG, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster.
Videonormen:
- SD-Videonormen: 525i/59,94 NTSC; 625i/50 PAL
- HD-Videonormen: 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60, 1080p50, 1080p59.94, 1080p60
- 2K-Videonormen: 2K DCI 23,98p; 2K DCI 24p; 2K DCI 25p; 2K DCI 23,98PsF; 2K DCI 24PsF; 2K DCI 25PsF
- SDI-Konformität: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M und SMPTE 425M A/B
- Unterstützte SDI-Metadaten: RP 188/SMPTE 12M-2 und Closed Captioning
- Audioabtastfrequenz: Standard-Fernsehabtastrate von 48 kHz und 24 Bit
- SDI-Videoabtastfrequenz: 4:2:2/4:4:4
- Farbgenauigkeit: 8-, 10- und 12-Bit-RGB 4:4:4 bis 1080p/30 sowie 8- und 10-Bit-YUV 4:2:2 in allen Modi
- Farbraum: REC 601, REC 709
- HDMI-Auflösung: Eingabe in pixelgetreuer HD-Auflösung zum angeschlossenen Gerät
- Mehrfachraten-Unterstützung: SDI- und HDMI-Videoanschlüsse sind zwischen Standard Definition und High Definition umschaltbar. SDI schaltet zwischen 270 Mbit/s, 1,5 Gbit/s und 3 Gbit/s um
- Kopierschutz: Die Aufzeichnung von kopiergeschützten HDMI-Quellen ist über den HDMI-Eingang nicht möglich. Informieren Sie sich vor der Aufzeichnung oder Verbreitung von Inhalten immer über das Urheberrecht
Hardware-Framebuffer
V210 (10-Bit-YUV), 2VUY (8-Bit-YUV), ARGB, BGRA (8-Bit-RGB), R210 (10-Bit-RGB), R12B, R12L (12BitRGB)
Computer-Erfassung
1 Thunderbolt™ 3-Anschluss für Mac und Windows. Versorgt Thunderbolt-Hostrechner mit Strom. Blackmagic Desktop Video SDK inbegriffen
Steuerung
- Integrierte Frontblende: 14 Tasten zur Auswahl von Eingaben. 5-Zoll-Farbdisplay
- Gerätesteuerung: 2 Sony™-kompatible RS-422-Decksteuerungsports. Serielle Ports TxRx, Richtung umkehrbar über Softwaresteuerung
Verarbeitung
- Farbraumkonvertierung: Hardwarebasiert in Echtzeit
- HD-Downkonvertierung: 10Bit-Hardware-Abwärtskonvertierung in Echtzeit auf SDI-B-Ausgang, FBAS und S-Video bei der Bearbeitung von HD-Videoformaten während der Wiedergabe. Auswahl zwischen den Ausgabemodi Letterbox, anamorphem 16:9 und zentriertem 4:3
- Echtzeit-Effekte: Final Cut Pro X interne Effekte. Premiere Pro CC Mercury Playback Engine Effekte. Avid Media Composer interne Effekte. DaVinci Resolve.
- Physische Installation: Setzt einen mit Thunderbolt™ 3 USB-C-Port ausgestatteten Computer voraus.
Betriebssysteme
- Mac OS X 10.11 El Capitan,
- macOS 10.12 Sierra oder höher
- Windows 7, 8.1 und 10, alle 64-Bit
- Linux
Betriebstemperatur
5-40 °C (32-104 °F)
Lagerungstemperatur
-20-45 °C (-4-113 °F)
Relative Luftfeuchtigkeit
0-90 % nicht kondensierend
